CNC STEEL BAR STIRRUP BENDER SGW12A-1
يتم توفير الطاقة عن طريق محرك سيرفو ، بكفاءة عالية ودقة دعم واجهة تفاعلية متعددة اللغات ، عملية بسيطة.
- مقدمة المنتج
معلومات تقنية:
قوة الشد | كجم / مم2 45 | كجم / مم2 65 | |
| ثني سلك مفرد | 5-13مم | 5-10مم |
| ثني الأسلاك المزدوجة | 5-10 ملم | 5-8 ملم |
| عملية | آليجيمنظام تغذية الأسلاك (CNC) | |
| ماكس. زاوية الانحناء | 180° | |
| ماكس. طول جانب التقليب | 1000مم | |
| دقيقة. طول جانب التقليب | 140مم | |
| ماكس. سرعة الانحناء | 1050 درجة / ثانية | |
| ماكس. سرعة الجر | 75-100 م / دقيقة | |
| اتجاه الانحناء | غير مرتبطة-اتجاه | |
| قوة محرك خدمة الجر | 12.5كيلوواط | |
| قوة المحرك خدمة الانحناء | 5.5كيلوواط | |
| قطع قوة المحرك | 4 كيلو واط | |
| إجمالي الطاقة | 25كيلوواط | |
| استهلاك الكهرباء | 5 كيلوواط / ح | |
| L×W×H | 3600×1460×1950 ملم | |
| وزن | 1.5T |
تقديم:
▲ 1600 رِكاب إنتاج لكل ساعة ويمكن أن تصل إنتاجية كل دفعة إلى 8 أطنان.
▲ خدمة ضمان مجانية لمدة عام.
يتم توفير الطاقة بواسطة محرك سيرفو ، بكفاءة عالية ودقة دعم واجهة تفاعلية متعددة اللغات ، عملية بسيطة.
▲ ارسم الملف الفولاذي في خط مستقيم وثني مع القطع.
▲ تستخدم محامل IKO المستوردة من اليابان في الأجزاء الرئيسية لضمان عمر الخدمة.
▲ استقامة عجلة مصنوعة من سبائك الصلب عمر الخدمة أطول.
الانحناء فقط
وظيفة:
▲ يمكن لهذه الآلة معالجة حدوات الخيول والركاب والدوائر والخطافات الفولاذية على شكل حرف H والقضيب الطويل المستقيم وما إلى ذلك مئات الأشكال.
▲ معالجة الأسلاك المفردة §5-13 مم والأسلاك المزدوجة 5-10 مم للملف الصلب المشوه.
تخطيطي
اجزاء المكونات:
1. السداد
▲ كل آلة مع 2 قطعة سداد.
▲ كل دفعة تحمل أقصى قدرة تحمل 2500 كجم.
▲ القدرة على التفكيك والنقل السهل.
▲ يمكنك تخصيص العائد بالفرامل.
جامع تلقائي (اختياري)
▲ الجمع التلقائي لأعمدة السرج الجاهزة.
يمكن ضبط كمية التجميع ، ومن السهل تعبئة المنتجات النهائية.
هيكل الاستقامة:
▲ استقامة العجلة لتزوير أداة تصنيع الصلب ، مقاومة التآكل ، مقاومة الصدمات
▲ لوحة عجلة محددة مسبقًا: الاستخدام العام للوحة فولاذية بسمك 30 مم ، قوة عالية ، حمل تأثير قوي ، متين للغاية.

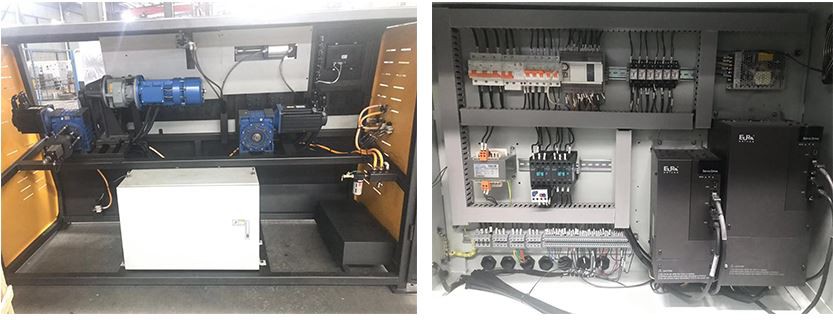

خزانة كهربائية:
▲ مُجهزة بمحرك سيرفو عالي الطاقة 16 كيلو وات لضمان التشغيل السلس للجر
عمود تلسكوبي وأجزاء تقطيع
▲ يمكن تخصيص قطر محور المركز
تخطيط الموقع
تخطيط الموقع

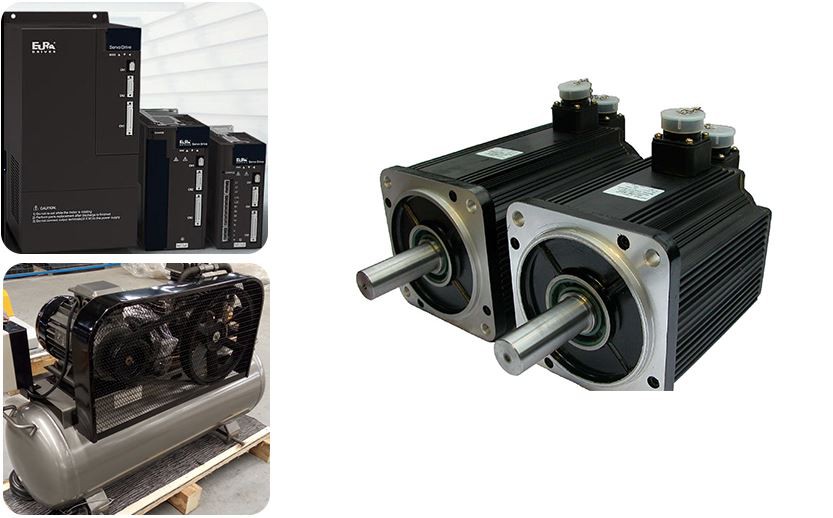

المكونات الرئيسية
لا | اسم | الماركة |
1 | المكونات الكهربائية | تيانتشينغ ، اومرون ، ييكي |
2 | PLC | دلتا |
3 | المكبس الهوائي | باكيتا (صيني) |
4 | إطار دائري | تحميل 2.5 طن |
5 | اسطوانة ومكوناتها | EMC |
6 | الانحناء تحمل | IKO |
7 | الجر والانحناء | محرك سيرفو EURA |
8 | شاشة لمس | كينكو |
9 | المخفض | XINJE |
نطاق التوريد:
1 | سداد الأسلاك (سعة 2.5 طن) | N/A | ||
2 | آلة مركزية | وحدات استقامة الأسلاك | 2 وحدة | |
وحدة تغذية الأسلاك | وحدة 1 | |||
وحدة ثني الأسلاك | وحدة 1 | |||
وحدة قطع الأسلاك | وحدة 1 | |||
لوحة الكهرباء | وحدة 1 | |||
المكبس الهوائي | وحدة 1 | |||
3 | وحدة تحكم ontrol | وحدة 1 | ||
4 | قطعة منفصلة | 1 مجموعة | ||
5 | أدوات | 1 مجموعة | ||
6 | دليل المستخدم | 1 مجموعة | ||
7 | جهاز تجميع المواد تلقائيًا (اختيار) | 1 مجموعة |
الاختلافات قارن بين النماذج الأخرى
SGW12D-1 | SGW12D-2 | SGW12A-1 | SGW12D-4 | SGW14D-1 | SGW16D | |
ماكس سلك واحد | 13 ملم | 12 ملم | 12 ملم | 12 ملم | 14 ملم | 16 ملم |
ماكس سلك مزدوج | 10 ملم | 8 ملم | 8 ملم | 10 ملم | 10 ملم | 12 ملم |
الحد الأدنى للانحناء الطول | 90 ملم | 90 ملم | 140 ملم | 90 ملم | 90 ملم | 90 ملم |
ماكس الطول (طارة الانحناء) | 1m | 1m | 1m | 10m | 1m | 10m |
اتجاه الانحناء | ثنائية الاتجاه | ثنائية الاتجاه | اتجاه واحد | ثنائية الاتجاه | ثنائية الاتجاه | ثنائية الاتجاه |
مجموع الآلة قوة | 33 كيلو واط | 31 كيلو واط | 25.5 كيلو واط | 48 كيلو واط | 45 كيلو واط | 65 كيلو واط |
قطع كهربائية الماركة | شنايدر | شيت الصينية | شيت الصينية | شنايدر | شنايدر | شنايدر |
سدد دينك سعة | 2.5T | 2.5T | 2.5T | 2.5T | 2.5T | 3.0T |
آلة وزن | 3500 كجم | 3300 كجم | 1500 كجم | 5700 كجم | 3600 كجم | 5500 كجم |
