CNC عمودي شريط الانحناء مركز LSW-32A

البيانات التقنية: أعرض:قضبان الصلب المترابطة Φ28 هي عازمة إلى الأمام وعكس لتلبية احتياجات المزيد من العملاء. ▲عجلة صب مخصصة يمكن ثني قضبان الصلب المعقدة. ▲أطول منعطف هو 10.8 متر، وهو أمر عملي. ▲ برمجة الكمبيوتر، والتي يمكن تخزين مئات من الرسومات. ▲الانحناء...

إرسال التحقيق

مقدمة المنتج

البيانات الفنية:

تصنيف السلطة	16 كيلووات
ضغط عمل مصدر الغاز	0.8ميغا باسكال
أقصى زاوية الانحناء	-120°~ 180°
أطول حركية	10.8m
الحد الأدنى لتباعد الهوامش	740mm
سرعة حركة الرأس	0.1-1m /ثانية
أسرع سرعة الانحناء	72 درجة/ثانية
الوزن الإجمالي	3.9t
متوسط استهلاك الطاقة	5KW / ساعة
L * W * H	12م×2م×1.4م
قطر الصلب	10	12	14	16	20	22	25	28
عدد الانحناءات	7	6	5	4	3	2	1	1
وضع التحكم في الهاتف المحمول	سيرفو موتور
تحكم في الانحناء	سيرفو موتور
طريقة العمل	الهوائيه

ادخال:

▲Φ28 قضبان الصلب مترابطة عازمة إلى الأمام وعكس لتلبية احتياجات المزيد من العملاء.

▲عجلة صب مخصصة يمكن ثني قضبان الصلب المعقدة.

▲أطول منعطف هو 10.8 متر، وهو أمر عملي.

▲ برمجة الكمبيوتر، والتي يمكن تخزين مئات من الرسومات.

▲الانحناء والمشي هي التي تسيطر عليها جميع السيارات سيرفو، مع زاوية الانحناء الدقيق وأبعاد تشكيل دقيقة.

▲ وحدة شاشة تعمل باللمس، وسهلة التشغيل، والانحناء التلقائي، وا منذ 1000 000 000 000 10000000000000000000000000

▲المربع الملحومة فقط كل الصلب في هذه الصناعة، قوية ودائمة وغير مشوهة للحياة.

▲مرنة آلية تقسيم اتصال، مريحة للنقل والنقل.

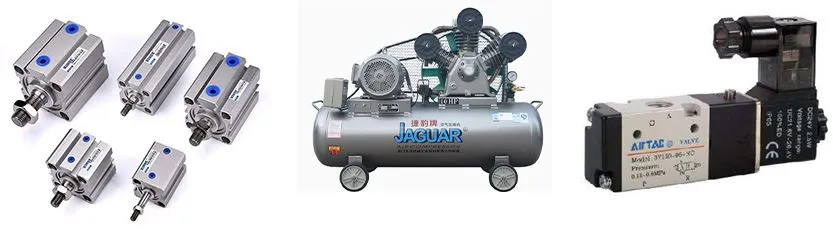

▲ضاغط الهواء يعتمد العلامة التجارية جاكوار، والاسطوانة يعتمد تايوان AirTAC جودة العملاء هو أكثر مضمونة.

وظيفه:

▲This يمكن معالجة حدوة الحصان، وتحريك كبير، السنانير الكبيرة الخ.

▲ عملية § 5-28mm حديد التسليح على التوالي.

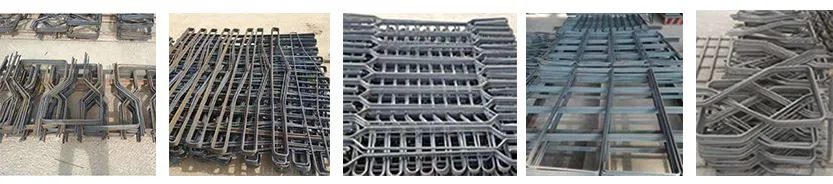

شريط الانتهاء

المكونات:

رأس الانحناء التلقائي

▲يتم لحام الجسم مربع مع جميع أجزاء الصلب، الذي لديه قوة عالية والمتانة، وفي الوقت نفسه يضمن خدمة الحياة من الخيط على مربع؛ ثم تضاف التروس الصلب مزورة لزيادة خدمة الحياة للمنتج.

قطع كهربائية

▲الانحناء والمشي كلها مدفوعة بواسطة محرك سيرفو، زاوية الانحناء دقيقة، وحجم تشكيل أكثر دقة.

▲ مكونات هوائية اعتماد العلامة التجارية الشهيرة Airtac من تايوان، وضمان خدمة الحياة

▲Split سماكة تصميم شفرة، سمك يصل إلى 40mm، وسهلة الاستخدام لعدة مرات

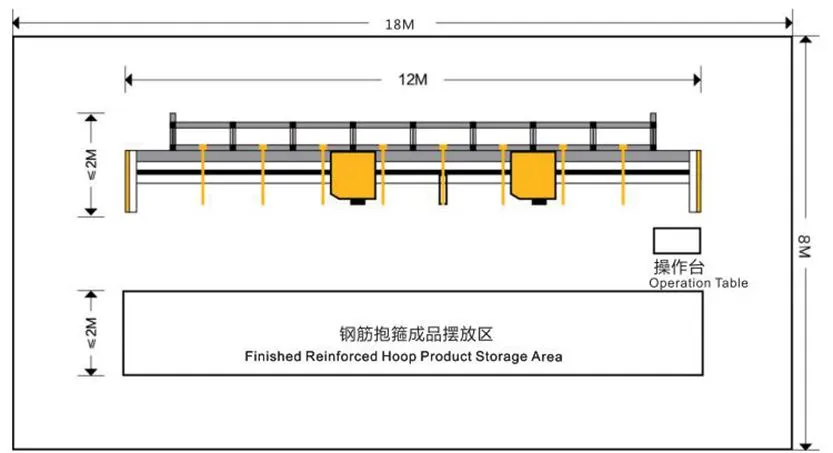

تخطيط الموقع

المكونات الرئيسية

الرقم المسلسل	اسم	العلامه التجاريه	نموذج
1	PLC	دلتا	DVP-64EH00T3
2	ضاغط الهواء	جاكوار	E T -65
3	اسطوانة ومكونات	AirTAC	4V310-10B DC24V، SC63 * 100، SC100 * 50 ...
4	اذ تضع	LYC تحمل، HRB تحمل	6007RZ، 6214RZ، 6215RZ...
5	المشي والانحناء سيرفو موتور	الاتحاد الأوروبية ل نورا	SMMA-202F67EDJ1، SMMB-432F6AED
6	المخفض	سور الصين العظيم	BWD2-43-1.5-C2 ، GKAZ37-8.91-M1 GRF57-13.95-M1-φ200
7	برنامج تشغيل الملقم	الاتحاد الأوروبية ل نورا	SD20-G302T3M3FOD5B6N، SD20-G552T3M3FOD5B6N
8	المقاومه	PXLG	الألومنيوم قذيفة مقاومة 1000W50 أوروبا
9	شاشة تعمل باللمس	كينكو	MT4532T
10	ترحيل	أومرون	MY2NGS-DC24V
11	مورد الطاقة	تايوان يعني جيدا	ELG-150-24A
12	دواسة مزدوجة	شينلينغ	LFS-702\2
13	الصمام الكهرومغناطيسي	AirTAC	4V310-10B DC24V
14	معالجة مصدر الهواء الأصلي	AirTAC	GFR40015-F1
15	المُتصل	تشنت	CJX2-6511 ، CJX2-1810
16	محول	تشنت	500V/A، NDK (BK)-500
17	مفتاح الحد	شينلينغ	ME-8108
18	مفتاح القرب	اِلَحَ	FA 12-4D A
19	مربع	أدلى غوت	جميع الصلب لحام الجمعية
20	رف	نقل سلسلة	محرك الأقراص بواسطة BWD2-43-1.5-C2

الاختلافات مقارنة نماذج أخرى

	LSW32	LSW32A	LSW32B	LSW28A
جهاز التغذية التلقائي	نعم	لا	لا	لا
مجموع الطاقة	18 كيلووات	16 كيلووات	18 كيلووات	11 كيلووات
ماكس ينحني ضياء.	32 مم	28 مم	32 مم	28 مم
الحد الأدنى طول الانحناء	740mm	740mm	390mm	500 ملم
الإطار الرئيسي للماكينة	الصلبه	الصلبه	فارغه	فارغه
وزن الماكينة	4.8T	3.9T	4T	2.4T
تصميم خاص الانحناء	القياسيه	القياسيه		القياسيه
